Anda juga bisa menggabungkan rangkaian kontrol star delta teknik manual dan otomatis dalam satu rangkaian baca artikel. Kesempatan kali ini saya membahas tentang rangkaian daya dan kontrol star delta dimulai dari penjelasan apa itu star delta bagaimana cara hubungannya serta tutorial instalasi rangkaian daya dan. Untuk menjalankan motor dapat dipilih starter yang umum dipakai antara lain.

multiple lights on 3 way switch motorcycle tachometer wiring diagrams my summer car electrical fire my summer car wiring mess nissan qg15 engine diagram old ceiling fan regulator connection mobile home electrical panel wiring diagram nissan patrol alternator wiring diagram

Rangkaian Kontrol Motor Star Delta Otomatis Dengan Timer Blog

Pengendalian Motor Listrik 3 Phasa Dengan Star Delta Pada Otomasi

Rangkaian Star Delta Motor Listrik 3 Fasa Menggunakan Plc

Rangkaian Star Delta Motor Listrik 3 Fasa Listrik Praktis

Job Sheet Praktek Instalasi Motor Listrik Tema Rangkaian Kontrol

Stroom Area Star Delta Otomatis

Cara instalasi selektor switch man auto pada pengasutan motor star delta.

Rangkaian daya star delta otomatis. Rangkaian yang satu ini biasanya digunakan pada motor baik motor 2 fasa ataupun motor 3 fasa. Dan lihat kembali gambar wiring rangkaian kontaktornya dibawah ini. Pengendalian motor listrik dengan star delta banyak digunakan untuk menjalankan motor induksi rotor sangkar yang mempunyai daya di atas 5 kw atau sekitar 7 hp. Perpindahan antara kondisi star ke delta di atur waktunya secara otomatis oleh timer yaaa sekitar 3 detik gitu.

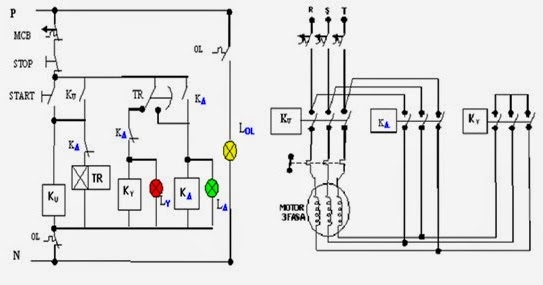

Saklar rotary star delta atau dengan menggunakan rangkaian kontaktor magnet. Untuk gambar hubungan star delta pada kumparan motor listriknya silakan cek posting terdahulu pada gambar hubungan star delta motor listrik 3 fasa. Dalam rangkaian daya star delta manual maupun automatis itu sama tidak ada yang berubah karena prinsipnya sama. Demikian sekilas tentang rangkaian star delta motor listrik 3 fasa.

P v x i x cosphi x 3 11 000 watt 380v x i x 0 80 x 1 73. Rangkaian star delta otomatis dengan timer. Rangkaian star delta manual dan otomatis motor 3 phase jika anda belajar mengenai elektro arus kuat pasti akan menemukan materi mengenai rangkaian star delta. Rangkaian star delta ialah sirkuit yang paling sering dipakai buat mengoperasikan motor tiga phase karena memiliki cukup besar daya untuk menggerakkan motor tersebut memang diperlukan daya awal yg besar serta dengan jenis rangkaian ini dimana rangkaian star dipakai hingga semuanya menjadi stabil akan rangkaiannya dirubah jadi delta.

Star delta manual dan yang dimaksud dengan rangkaian star delta manual ialah dalam mengubah perubahan star ke deltanya kita harus menggunakan sebuah tombol lagi untuk membuat rangkaian menjadi delta. Yaitu sama sama start awal menggunakan hubungan star dan beberapa waktu berpindah ke hubungan delta. Sedangkan tombol stop berfungsi untuk memutus aliran listrik keseluruh rangkaian. Baca kembali artikel star deltanya klik disini.

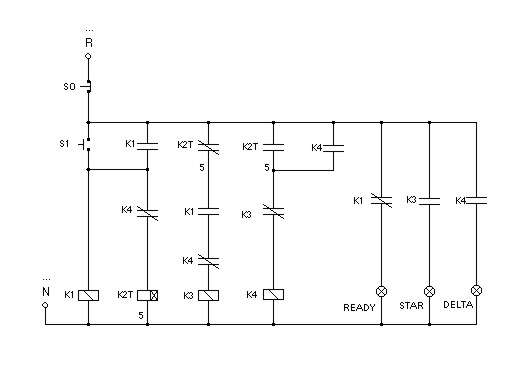

Jika elektro motor dengan daya 11kw 11 000 watt 380v cosphi 0 80 menggunakan sistem start rangkaian star delta maka kebutuhan magnetic contactornya adalah. Rangkaian pengendali kotrol star delta otomatis rangkaian daya star delta otomatis prinsip kerja rangkaian star delta otomatis 3 kontaktor ketika mcb dinaikan maka arus listrik mengalir ke rangkaian control dan lampu hjau akan menyala menandakan rangkaian siap untuk di oprasikan pada saat s1 di tekan maka kontaktor 1 tdr dan kontaktor 3 akan bekerja yang.
